Isolation acoustique d'une zone d'atelier

Caractéristiques

• Numéro de la fiche

  78

• Solution

  Cloisonnement

• Domaine

  Industrie du bois

Problème

• Un atelier de fabrication d’articles en bois est équipé de deux centres d’usinage utilisés en continu. Les opérateurs à proximité sont soumis à des niveaux sonores dépassant 90 dB(A).

Réalisation

• La zone bruyante de l’atelier a été cloisonnée à l’aide de parois isolantes acoustiquement, revêtues d’absorbant à l’intérieur. Une attention particulière a été portée au traitement des fuites (joints aux ouvrants, dispositifs d’aide à leur fermeture, étanchéification des passages de tuyauteries…).

©Carsat Centre Ouest

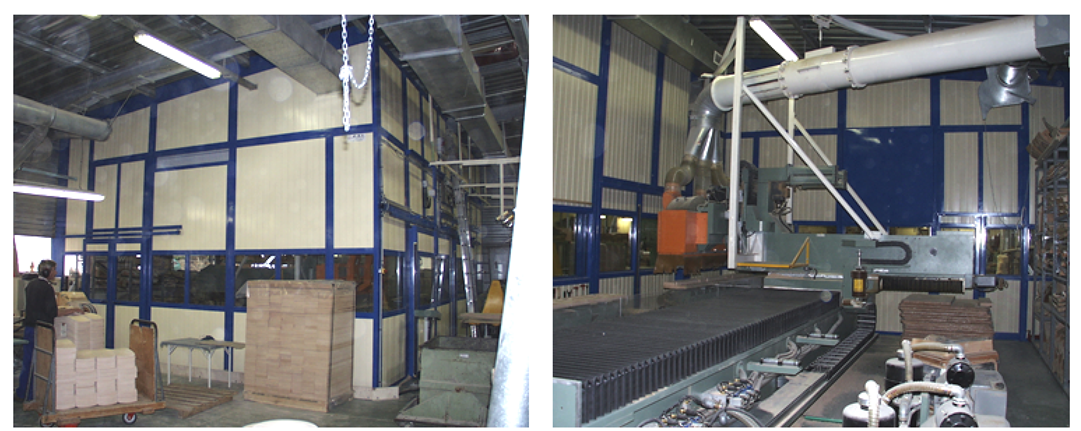

Vue externe et interne du cloisonnement

Gain

• Les niveaux sonores ont été ramenés à 78dB(A).

Remarques

• Le cloisonnement permet également une protection de l’atelier à l’exposition aux poussières de bois. Il nécessite cependant un système d’aspiration et d’équilibrage thermique et aéraulique, ici obtenu au moyen d'un plénum de compensation d’air. Ce système permet l’entrée d’air à vitesse réduite dans la partie cloisonnée pour compenser l’aspiration des poussières vers l’extérieur. Ce plénum doit également être traité acoustiquement (sa partie interne est revêtue de mousse acoustique).

•



  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.©Carsat©Cramif
