Isolation acoustique d'une conduite de gaz sous pression

Caractéristiques

• Numéro de la fiche

  58

• Solution

  Capotage

• Domaine

  Industrie agro-alimentaire

Problème

• Dans une unité de fermentation composée de deux tours de mélange implantées sur 4 niveaux et un rez-de-chaussée, le rayonnement sonore d’une conduite d’alimentation en gaz sous pression (jusqu’à 8500 m3/h sous 1,6 bar et 35°C environ) des mélangeurs constitue une des sources principales du bruit.

Réalisation

• La conduite et les détendeurs ont été calorifugés (laine de roche recouverte d'une double peau en acier galvanisé).

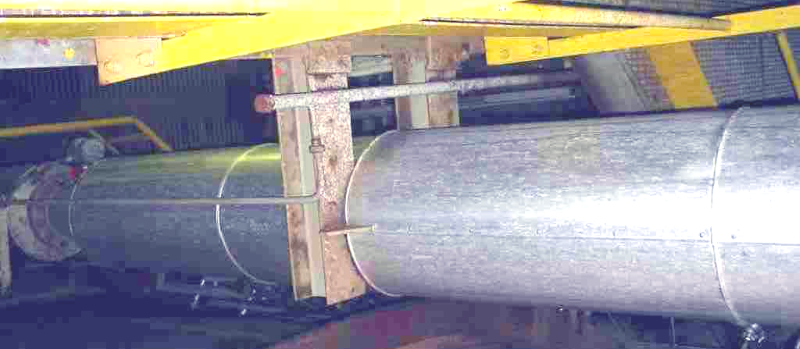

©Carsat Nord Picardie

Exemple d'une conduite traitée

Gain

• En fonction des niveaux (étage), on obtient un gain de :
  – au 1er niveau, dans l’environnement des conduites traitées : 16 à 20 dB(A),
  – au rez-de-chaussée et 2e niveau : 13 à 16 dB(A),
  – aux 3e et 4e niveaux : 6,5 à 9 dB(A).

Remarques

• Cette solution, le calorifugeage des conduites bruyantes, est simple à mettre en oeuvre et économique. Cette solution est aussi applicable lorsque le bruit est généré par le transport de particules solides en conduite.

•



  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.
