Mise en place d'un silencieux au refoulement d'un moto-ventilateur

Caractéristiques

• Numéro de la fiche

  43

• Solution

  Silencieux d'échappement

• Domaine

  Industrie du bois

• Coût indicatif

  100 € (2019)

Problème

• Dans la menuiserie, le dépileur des planches de bois utilise des ventouses raccordées à un groupe moto-ventilateur (pour créer la dépression) dont le refoulement s’effectue directement dans l’atelier et génère du bruit.

Réalisation

• Un silencieux circulaire est mis en place en sortie du ventilateur.

©Carsat Bretagne

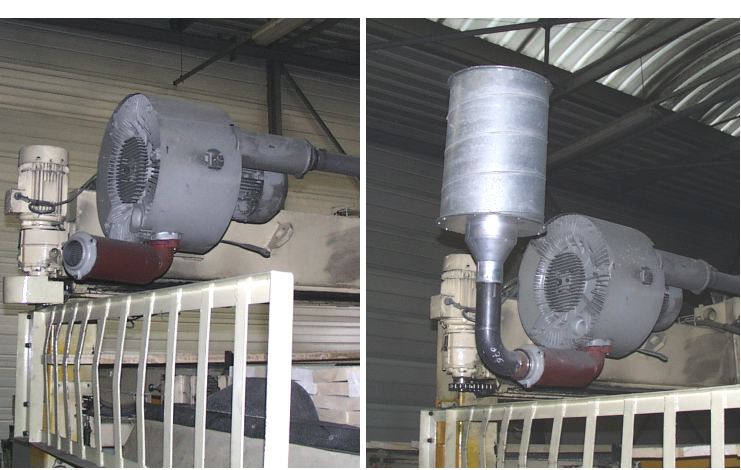

Installation avant puis après mise en place du silencieux

Gain

• Le niveau d’émission mesuré à 1 m de l’équipement passe de 96 à 83dB(A). Compte tenu de l’éloignement du ventilateur par rapport aux postes de travail, ce gain de 13dB(A) suffit à rendre négligeable l’influence du bruit de fonctionnement du ventilateur sur l’exposition sonore des opérateurs.

Remarques

• Le choix du silencieux doit intégrer les paramètres aérauliques du ventilateur et des dispositifs auxquels il est raccordé de manière à éviter une dégradation des performances de l’installation. A cet égard, le choix d'un silencieux circulaire plutôt que d'un silencieux à baffle est favorable car sa perte de charge est inférieure. Il est en revanche moins efficace acoustiquement.

•



  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.
