Actionneurs silencieux sur machine à carrousel

Caractéristiques

• Numéro de la fiche

  94

• Solution

  Changement de technologie

• Domaine

  Industrie des produits en caoutchouc et plastique

Problème

• L’entreprise réalise des assemblages de pièces plastiques sur des machines à carrousels. Le niveau sonore important est dû à l’utilisation d’actionneurs (moteurs et vérins) pneumatiques bruyants générant des chocs à chaque mouvement. Jusqu’à plusieurs dizaines d’actionneurs sont présents par machine d’assemblage à carrousel suivant la complexité de la pièce finie. Les cadences ne peuvent pas être réduites ce qui aurait permis d’éviter les chocs de fin de course.

Réalisation

• Les actionneurs pneumatiques ont été remplacés par des actionneurs électriques : les vérins pneumatiques axiaux ont été remplacés par des moteurs électriques linéaires « Linmot » et les vérins pneumatiques rotatifs par des moteurs électriques « Brushless » (sans balais).

©Carsat Midi Pyrénées

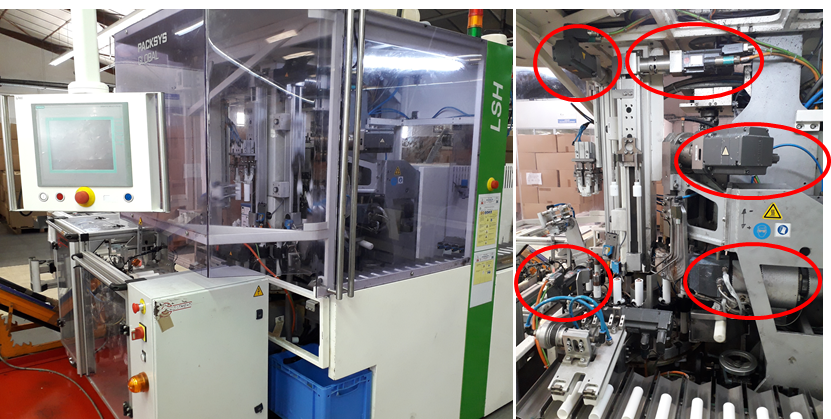

Machine d’assemblage à carrousel et vue des nouveaux actionneurs

Gain

• 8 dB(A) (niveau sonore moyen au pupitre de commande : de 83 à 75 dB(A)).

Remarques

• Le procédé est plus rapide, plus fiable et plus précis. Il n’y a plus besoin d’arrêter la machine ni d’outils pour effectuer les réglages qui se font directement via l’écran de contrôle.

•



  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.
