Insertion d'un silencieux dans un réseau d'aspiration

Caractéristiques

• Numéro de la fiche

  40

• Solution

  Silencieux acoustique

• Domaine

  Fabrication de produits en pierre naturelle

Problème

• Le bruit généré par l’installation d'un dispositif de ventilation pour le captage des poussières dans deux cabines de taille de la pierre est trop élevé.

Réalisation

• Mise en place sur le réseau d'aspiration entre les cabines et le ventilateur de deux silencieux (un par cabine) et d'une manchette souple.

©Carsat Languedoc-Roussillon

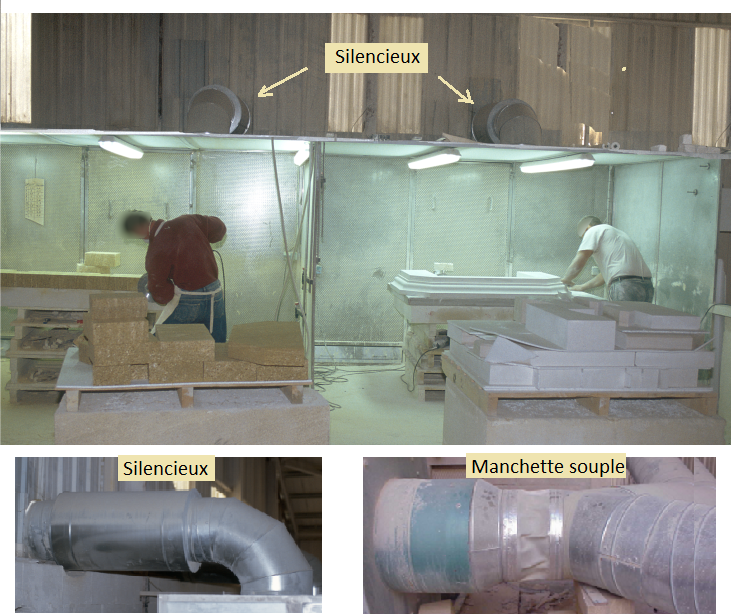

Vue des cabines, zoom sur un silencieux, vue de la manchette souple

Gain

• Lorsque la ventilation est seule en fonctionnement, le niveau sonore diminue de 6 à 8dB(A) suivant le point de mesure : sur la table, il passe de 95dB(A) à 87dB(A) - dans le plan aspirant, de 90 à 83dB(A) - à 1,5m à l'extérieur dans l'axe de la cabine, de 82 à 76dB(A).

Remarques

• • Les silencieux ont été installés les plus proches possibles des cabines afin de réduire au maximum le bruit provenant du réseau.
  • La manchette souple a été installée plus en amont coté ventilateur. Son rôle est de découpler le réseau du ventilateur.

•

  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.
